Векторный анализатор цепей.

📎Настройка (оценка качества) антенны с помощью векторного анализатора цепей (VNA).

1. Настройка прибора
1.1 Настройка диапазона измерений
Нажмите кнопку «Menu», чтобы зайти в основной интерфейс. После нажатия кнопки «Menu» выбрать раздел «Frequency».
«Center» - центральная частота в диапазоне измерений (Чаще всего выбирается частота, на которую будет производиться настройка).
«Spam» - ширина диапазона измерений (Рекомендуется 400 МГц, по 200 МГц выше и ниже частоты, на которую хотим настроить антенну).
«Start» - частота, с которой начнется измерение.
«Stop» - частота, на которой закончится измерение.
«Points» - количество точек, в которых прибор производит измерение (чем больше, тем точнее измерение, но снижается скорость обновления измерений).
«BW» - выбор полосы пропускания цифрового фильтра промежуточной частоты (ПЧ).
 
1.2 Настройка указателей на графике.
Кнопкой «Menu» необходимо вернуться/зайти в основной интерфейс.
После нажатия кнопки «Menu» выбрать раздел «Markers»
• В столбце «Type» необходимо выбрать SWR (КСВ).
• В столбце «Frequency» необходимо ввести необходимую частоту, на которой планируется использовать антенну.
• В столбце «off/on» необходимо перевести ползунок во включенное положение.

1.3 Настройка необходимых графиков
Несколько раз нажать кнопку «Menu» для возвращения к графикам измерений.
Далее с помощью верхних кнопок со стрелками переключитесь на экран обозначаемый «SWR» в правом нижнем углу. (Если экраны с графиками не переключаются нажмите кнопку «Plot» и попробуйте снова).
Оценивать антенну будем по Коэффициенту Стоячей Волны. Предельно упрощая, величина показывает степень согласования антенны. Грубо, какое кол-во энергии будет отправлено в сторону приемника в отношении к тому, что вернется обратно в передатчик (рассеется впустую). Чем меньше значение КСВ, тем более эффективная антенна (минимальное значение КСВ = 1).
В левом верхнем углу экрана вы увидите количественное обозначение Коэффициента Стоячей Волны (КСВ) на выбранной вами частоте. Также на самом графике вы увидите галку, которая зафиксирована по горизонту и соответствует выбранной частоте.
• Антенна считается рабочей, есть значение КСВ на необходимой частоте менее 2.
• Антенна считается хорошей, если значение КСВ на необходимой частоте менее 1,5.

2. Пример измерения

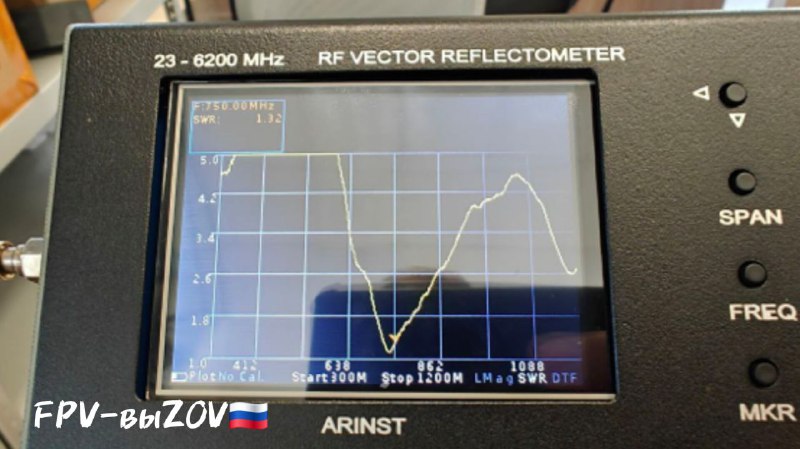

На целевой частоте 750 МГц КСВ антенны составляет 1.32 (фото), что говорит, что антенна будет эффективной.
