При передачи одному из подразделений наших коммуникаторов VORON с набором допов (антенны, ретрансляторы, кабели и т.д.) заметил, что при переговорах ребят по рации заикается связь и плохая разборчивость. Уточнил условия использования, оказалось, что вроде и расстояния небольшие 3-5 км. но из за рельефа местности и преград связь оставляла желать лучшего.
По возвращении домой решили подумать о том, как можно улучшить качество связи минимальными затратами. Поскребли по сусекам и как говориться, я тебя слепила из того, что было…
В результате получился набор для выноса с усилителем 80 Ватт на диапазон 400-470 МГц.
При испытаниях в той же местности «дунули» эту мощу и в результате там где приходилось общаться через промежуточных абонентов была установлена устойчивая связь.

При использовании данного комплекта надо учитывать, что усиление идет в одну сторону, следовательно вас слышно, а ответа вы можете не услышать. Для двухсторонней устойчивой связи необходимо устанавливать такой комплект с двух сторон. Но в некоторых случаях достаточно, что бы «долетало» до точки в одну сторону, все зависит от задач.

Плюсом данного набора является то, что имея большую выходную мощность можно делать длинные выносы, вплоть до 50 метров, не боясь потерь в кабеле. Для удобства, от радиостанции к усилителю используется мягкий гибкий кабель LMR200 или аналогичный. В данном комплекте использовался кабель 5 метров, что вполне достаточно, что бы свободно перемещаться в блиндаже.

Минусом данного набора является то, что если абонент совсем на передке, то и до противника будет хорошо долетать, надо это учитывать и при возможности лучше ставить направленные антенны. Например Яга, которую мы используем, дает луч шириной примерно 35 градусов.

И самое главное преимущество такого набора в том, что стоимость комплекта с кабелем и антенной обходится дешевле автомобильной радиостанции, которую часто используют как стационарный вариант. При этом в данном наборе мощность больше, вынос дальше и при установки штатной антенны радейка опять становиться мобильной.

Сборка и запуск такого набора занимает буквально 5-10 минут, если не сильно торопиться.

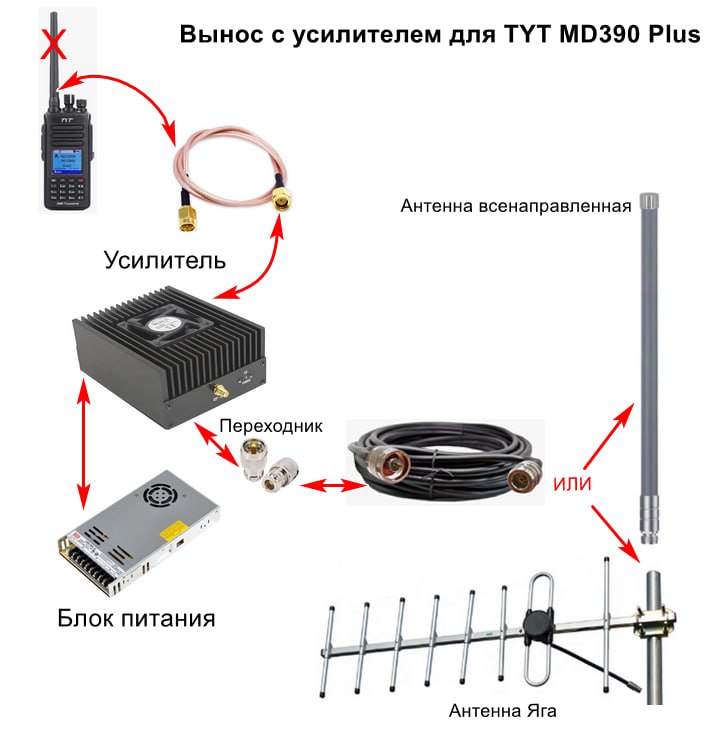

Набор состоит из:
Усилитель - UHF80W - 12000 руб.
Блок питания (13,8 В 20 А) - 2 500 руб.
Кабельная сборка (кабель LMR200) 3-5 метров от рации к усилителю - 1 200 руб. (5 метров)
Кабельная сборка (кабель 5D-FB N female - N male) до 50 метров - 3 700 руб. (15 метров)
Переходник UHF-N type от усилителя на антенный кабель - 350 руб.
Антенна – Всенаправленная (4900 руб) или Яга (5200 руб).
Итого: 25 000 рублей.
Цены указаны исходя из цен маркетплейсов.

Такой же набор можно собрать и для диапазона 136-170 МГц., но там мощность усилителя 40 Вт.

Что бы уменьшить стоимость набора заказали небольшую оптовую партию.
Если кому интересно, обращайтесь в бот.

P.S. При подключении TYT MD-390 к усилителю необходимо на рации уменьшить выходную мощность. Она не должна превышать 5 Вт. иначе усилок может загнуться.
