Мой пост про вынос с усилителем для радиостанции TYT MD-390 у многих вызвал интерес и было много обращений где купить. Мы не торгуем оборудованием, мы занимаемся разработкой нашего коммуникатора VORON, а указанный в посте комплект собрали факультативно. Пост был про то, как самостоятельно и за вменяемые деньги сделать вынос и усилить сигнал или компенсировать потери в кабеле.

Полночи отвечал на вопросы по данному набору для организации выноса. Ребята из канала Хроника связи СВО предложили актуализировать пост с указанием ссылок на то где и почем можно купить. Согласен с ними полностью, так будет более информативно.

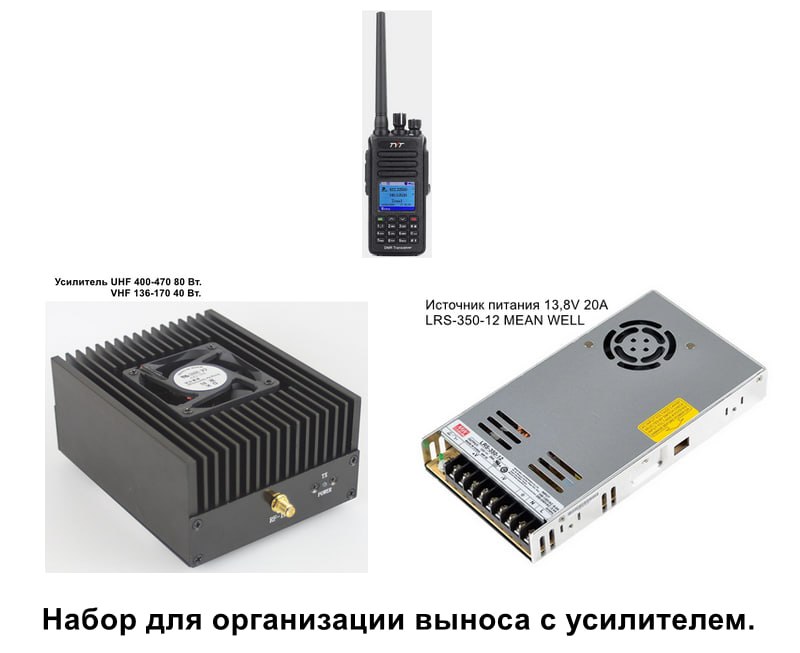

Публикую ссылки, где можно купить сами усилители и блок питания. Кабельные сборки для многих не проблема, можно использовать уже имеющиеся или приобрести у нас, поэтому ссылки на кабельные сборки не публикую. Мы используем качественный 5D-FB для наружного применения. Антенны можно приобрести или у нас или использовать имеющиеся под рукой, в том числе и от Азарта (400-500 МГц.). Публиковать ссылки на антенны продаваемые на маркетплейсах не буду, так как мы их не проверяли. Отвечать можем только за наши антенны.

Усилитель.
Данный усилитель поддерживает работу с любыми DMR радиостанциями и может быть использован не только для TYT MD-390. Усилитель есть в двух вариантах, на диапазон 136-170МГц и 400-470МГц. Поддерживает DMR, DPMR, P25, C4FM, SFK.
Требует питания от 12 до 14 вольт 20 ампер. От напряжения зависит выходная мощность усилителя. Рекомендуется использовать 13,8 вольт.
Перед подключением радиостанции к усилителю обязательно проверьте выходную мощность станции, она не должна превышать 5 Вт. И да, не включайте усилитель и рацию без подключенных антенн.

Ссылки на усилители:
1. OZON 400-470 МГц.
2. OZON 136-174 МГц.


Блок питания.
Лучше конечно же использовать линейный блок питания, но они в разы тяжелее и дороже. Мы тестили импульсный и пришли к выводу, что импульсный LRS-350-12 от компании MEAN WELL вполне не плохо работает. Данные блоки питания давно и хорошо известны. Они надежны, есть возможность регулировки напряжения, имеют защиту. Так же имеют очень маленький уровень пульсаций.

Ссылки на источник питания.
1. ЯндексМаркет
2. AliExsress
3. OZON

Это не исчерпывающий список, можно поискать по наименованию или по фразе. Кстати, если брать напрямую из Китая, то будет примерно на 3-5 тысяч дешевле, зависит от логистики.

Если информация была полезна, значит не зря потратил время.
