1/2
Сегодня у нас на разборе - венец украинского судостроения, беспилотный катер Магура, названный так в честь бывшего водителя автобуса, а ныне президента Венесуэлы - Мадуро.

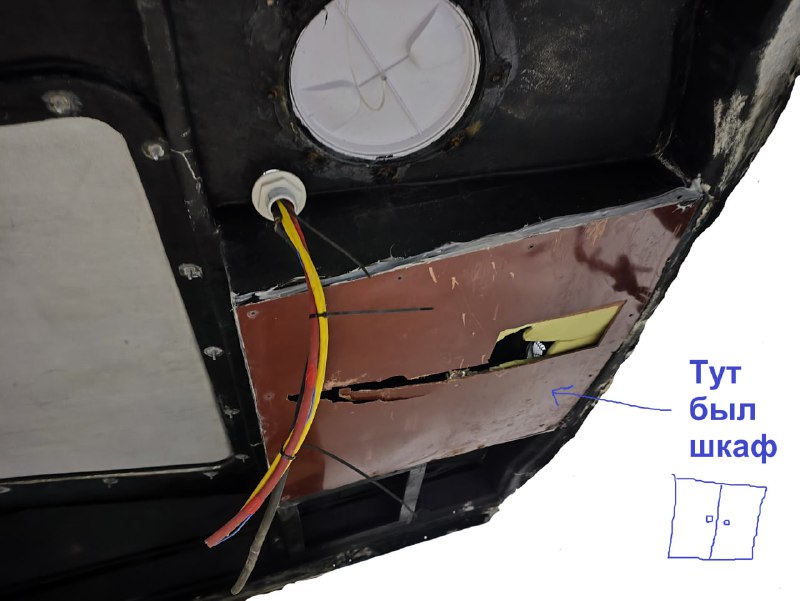

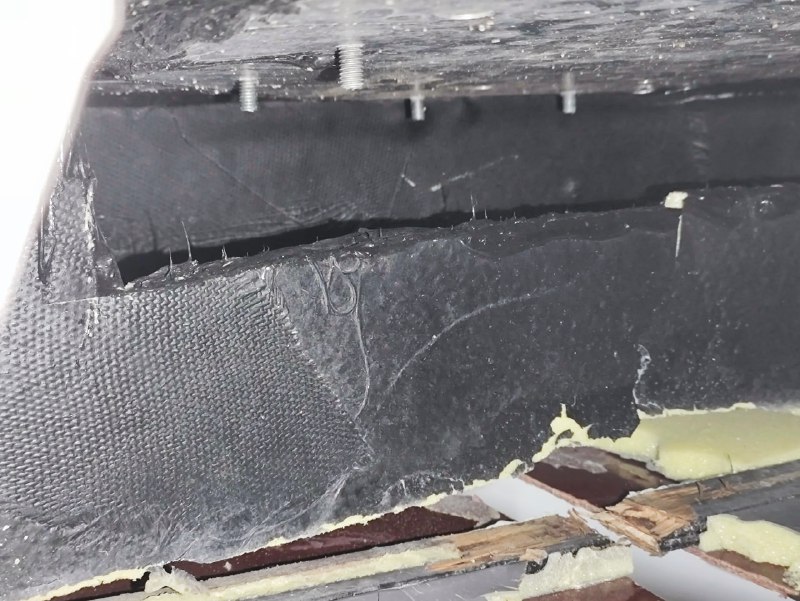

Магура представляет собой очень тонкую и хлипкую пресс-форму лодки, укреплённую досками с ближайшей стройки и частями от бабушкиного шкафа. Корпус настолько хрупкий, что пробивается топляком. Поэтому дохлая магура на берегу - не редкость.
Люки выполнены из крышек от бочек. Моторный отсек (МТО) алюминиевый, интегрирован в лодку с помощью строительной нанопены.
Изготовление весьма похабное, даже для одноразового изделия.
Между МТО и внешней верхней крышкой есть пространство, продуваемое двумя кульками. Там стоят ящики с приборами. Это решение одновременно очищает МТО от паров топлива и снижает тепловой нагрев крышки катера = тепловую заметность.

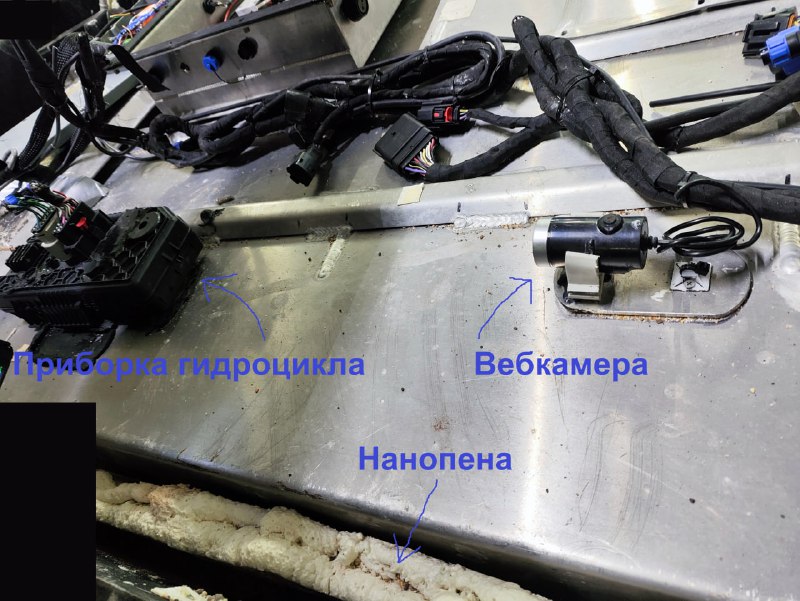

Внутри моторного отсека стоит практически неизменный китайский гидроцикл. Он настолько неизменен, что его приборная панель закреплена с помощью клея внутри корпуса катера и на неё смотрит вебкамера (на фото приборка уже отвалилась).

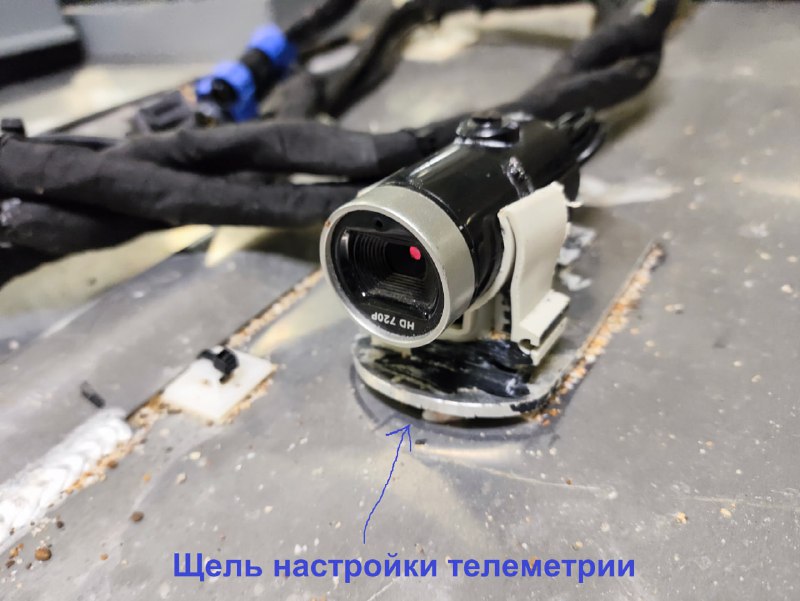

В особый восторг повергает система юстировки данной телеметрии методом отгибания пластинки через специально обученную щель.

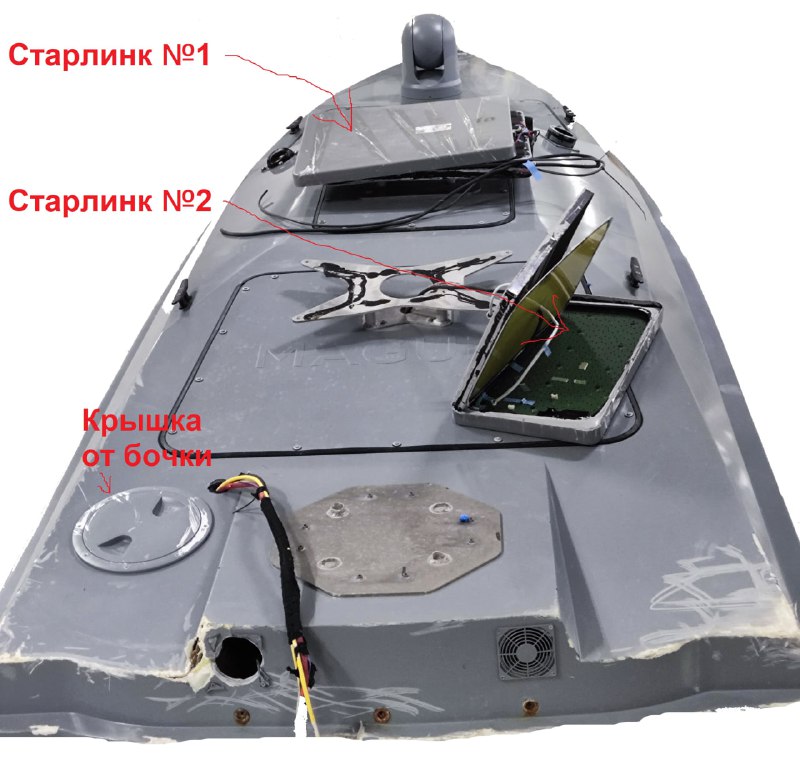

С внешним миром магура связывается с помощью двух антенн старлинка, а также антенны спутниковой связи от Kymeta. Такой набор связи говорит нам, что со старлинками у укров не всё гладко. Или их банят, или они сами мрут в условиях моря, но внутри прям два полноценных параллельных канала связи реализовано, + кУмета.

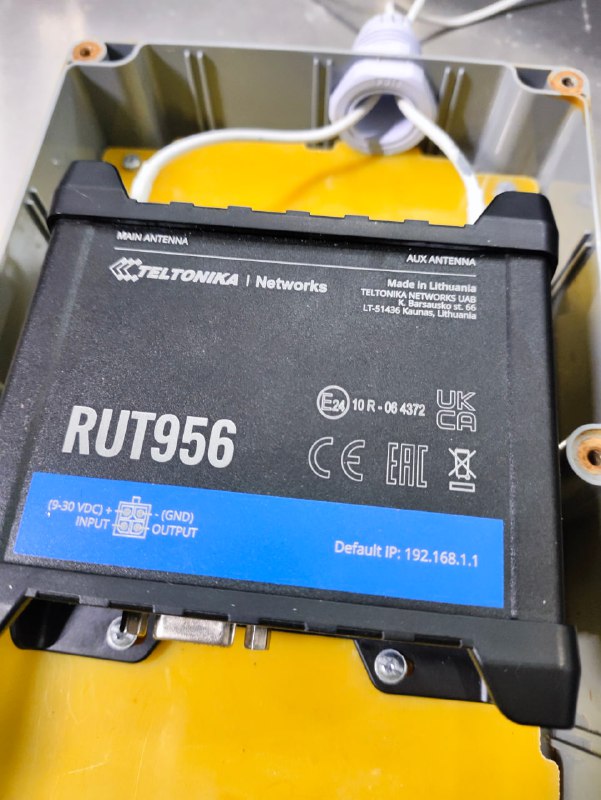

Ещё один канал связи - промышленный двухсимочный сотовый роутер RUT956. В прибрежной зоне (до 40 км от вышки) он может цепляться к наземному мобильному интернету.

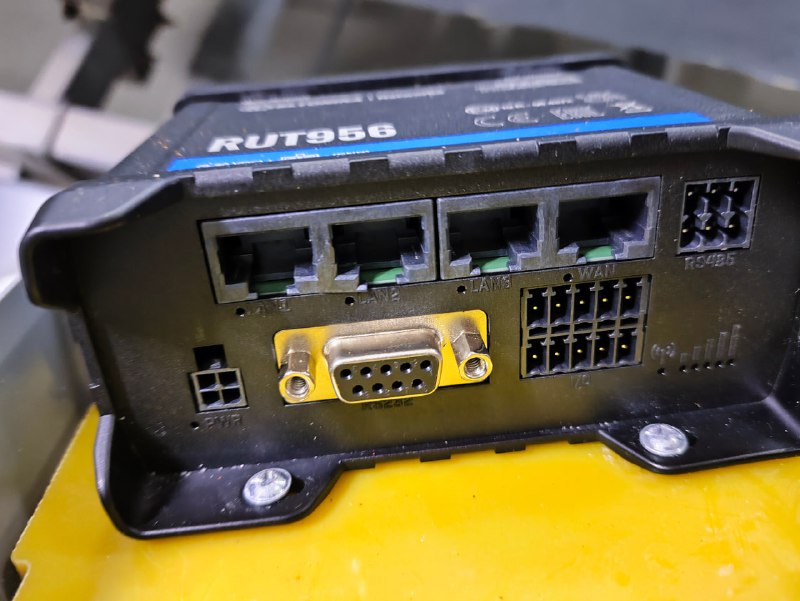

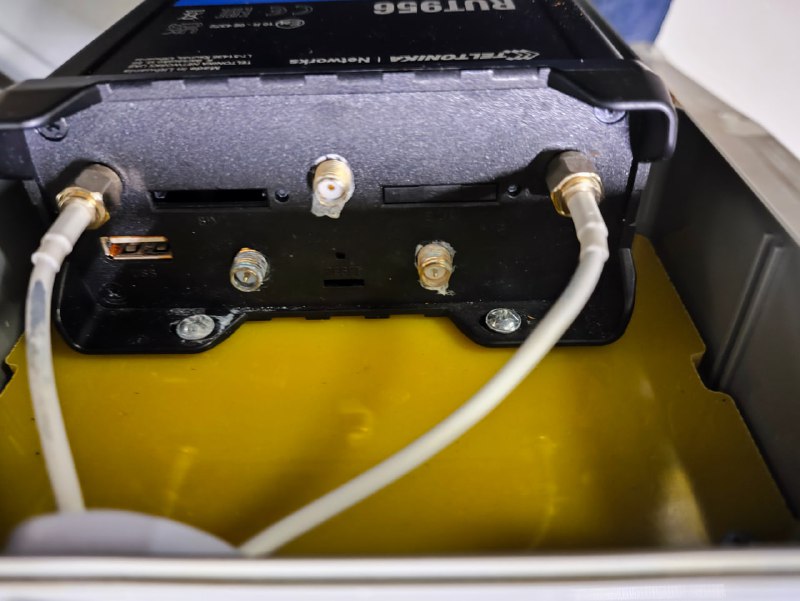

Мы предполагали ранее, что один из режимов работы морских дронов - подходить в тупую к берегу с помощью GPS, там подхватывать мобильную сеть и уже на руках донаводиться на цель. В роутере есть GPS, но его антенный вход не подключён, зато подключены оба входа антенн мобильной связи для обеих симок и есть след подключения на LAN2 разъёме. Значит, роутер таки используется.
