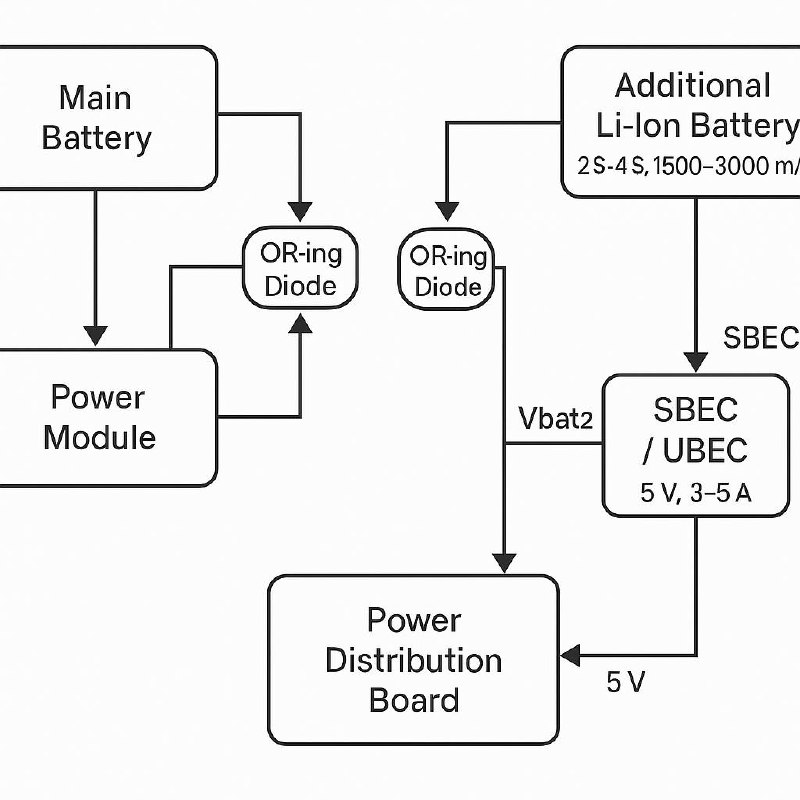

Пояснения к схеме
Основной аккумулятор
Идёт штатным Smart Battery XT60-жгутом в «Power Module» Autel.
Дополнительный Li-Ion/Li-Po АКБ
Можно взять 2S или 3S Li-Ion (от 7,4 В до 12,6 В) ёмкостью 1500–3000 mAh. Важно, чтобы напряжение было совместимо с входом SBEC.
Схема OR-ing
Чтобы оба источника могли кормить PDB, ставим на каждый путь Schottky-диод (например SS34/SS54 на 3–5 A или 30 A-версию для силовой линии) либо собранный OR-ing MOSFET (ideal diode) - это предотвратит текание тока из одного аккумулятора в другой.
Power Module (PM) Autel
Подаёт Vbat и телеметрию основной батареи в контроллер полёта. К нему же идёт вилка XT60 от дополнительного АКБ через OR-ing-диод на линию Vbat2 (если позволяет платформа) или напрямую на вход 12 В PDB.
SBEC / UBEC
От доп. АКБ сразу можно питать вспомогательную электронику (FPV-видео, звук, LiDAR) через отдельный стабилизатор 5 В (3–5 A).
Power Distribution Board (PDB)
Собирает оба входа (через OR-ing) и раздаёт питание на ESC и контроллер полёта.

Компоненты для сборки
Diode OR-ing: Schottky SS34 (3 A) или SS54 (5 A), при больших токах - SK34 (30 A), или модуль с MOSFET-ом (ideal diode).
SBEC/UBEC: 5 V/3–5 A на вход 7–14 V (например, Matek, HobbyKing).
XT60 разъёмы: комплект для пайки + гильзы.
Лопаточный затяжной корпус: защищает от вибраций.
