Про саботаж в Третьем Рейхе

К вчерашнему. Мне напомнили, что была на этот счет любопытная публикация в ныне не существующем журнале "Авиация и Время" в 1990-х про упавший у нас трофейный Ме-109.

Что, собственно, стряслось:

"Тщательное расследование происшедшего показало, что установленный на разбившемся самолете двигатель имел искусственно введенный дефект, который и явился причиной катастрофы. Суть дефекта состояла в том, что после некоторой наработки двигателя ослаблялась затяжка гаек крепления коренных подшипников коленвала и прекращалась подача масла к шатунным подшипникам поршней. Дефект был введен так искусно, что органы технического контроля завода-изготовителя его не обнаружили, хотя клеймо контролера стояло на всех деталях разрушенного узла. Как нам стало известно в результате проверки, на некоторых других DB 601Е имели место такие же дефекты".

Технические детали:

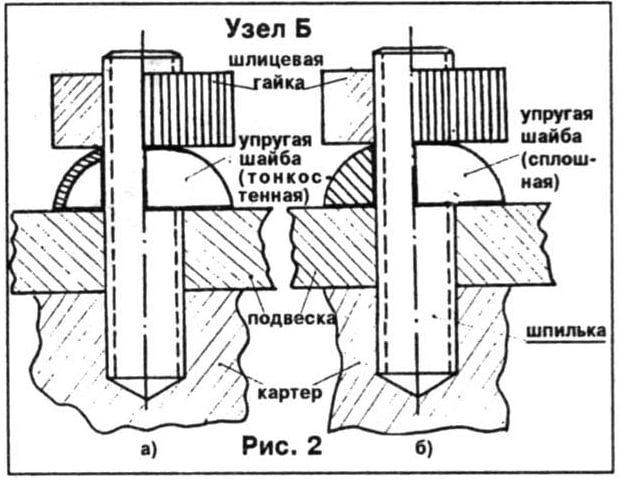

"Введенный антифашистами дефект состоял в том, что на некоторых коренных подшипниках коленвала для контровки шлицевых гаек крепления подвесок использовались не тонкостенные, а сплошные литые шайбы" - ну т.е. вместо шайб по типу шайб Гровера поставили сплошные шайбы и резьбовое соединение стало разбалтываться от вибрации. См. картинку. 👆👆👆Замечу, что шайба не типовая и неизвестный, скорее всего, сам изготавливал сплошные фейковые шайбы-полусферы и в нужный момент доставал их из кармана и ставил на место настоящих. Риск немалый, под дурака закосить, если поймают, не получится.

Механизм работы диверсии был следующий:

"После некоторого времени работы двигателя под действием вибраций практически незаконтренное соединение ослаблялось, образовывался зазор между поверхностью коленвала и подшипником (подвеской). В результате масло, подаваемое под давлением через канавки в картере в полость коленвала, не поступало к шатунным шейкам, а вытекало в картер. В этих условиях происходило обеднение смазки и перегрев как нижней, так и верхней шатунной головок, наволакивание металла и отрыв шатуна с поршнем. С такой картиной мы и встретились на месте катастрофы"

Очень технично и продуманно. Без записок и прочего достаточно бессмысленного и опасного. Жаль, что имя человека, который это сделал, останется неизвестным.

Но да, я не удивлюсь, если потом в каком-нибудь "Таурусе" обнаружатся конденсаторы не того номинала.

Полностью текст статьи по ссылке ну или сам номер можно найти в Интернете.
