Мина ПТМ-3.

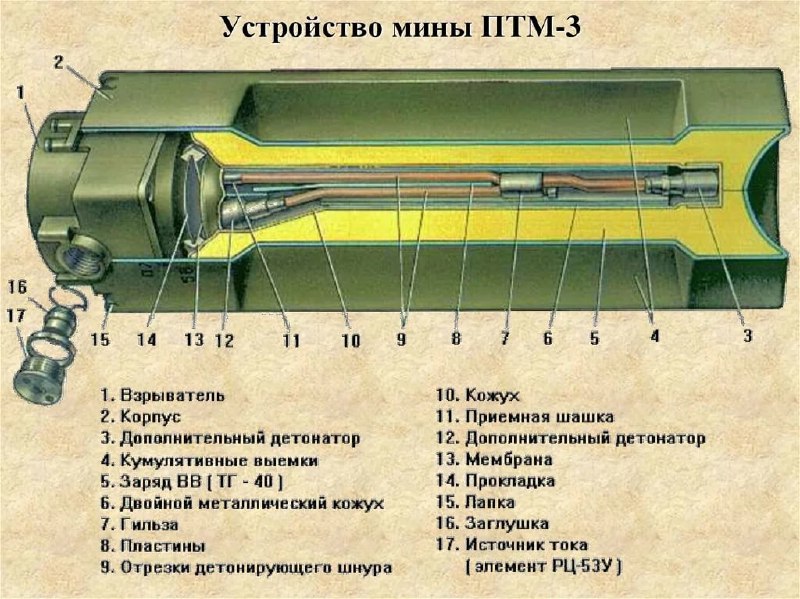

ПТМ-3 – противотанковая, противоднищевая мина с магнитным датчиком цели. Электромагнитный датчик, запитанный от батарейки, мониторит магнитное поле вокруг. При появлении в 0.5-1 м крупного железного объекта (техники) или от перемещения самого изделия в пространстве (попытка подвинуть, толкнуть, наехать) магнитное поле меняет напряжённость.

Происходит подача импульса из «мозгов» на промежуточный электронный капсюль-детонатор, и дальнейший подрыв по хитрому алгоритму.

От первого капсюля «заводится» отрезок детонирующего шнура. Тот инициирует подрыв промежуточного детонатора, размещённого примерно посередине части мины, наполненной взрывчаткой. От этого места идёт инициация ещё двух расходящихся отрезков детонирующего шнура. На концах каждого – ещё по промежуточному детонатору. Они уже «заводят» основное взрывчатое вещество.

Специальный кожух, в который упакованы отрезки детонирующего шнура, обеспечивает, чтобы основной заряд ВВ «завёлся» не от взрыва шнура или центрального промежуточного детонатора, а только от крайних, более мощных.

Из двух центров взрывы идут по сходящимся направлениям, формируя в точке встречи, на некотором удалении – подобие кумулятивного ядра. Вогнутая поверхность корпуса дополнительно способствует концентрации разогретых газов взрыва, усилению «ударного ядра».

ПТМ-3 способно «ломать» днище техники толщиной до 20 мм. Чего любой технике кроме танков хватает с головой. Однако в вопросе эффективности мины есть некоторые нюансы: как, под каким углом лежала мина; насколько встряла в вязкий грунт, яма, бугорок, колея (что дает разное расстояние до днища).


@unfair_advantage_tg
