Противопехотные осколочные мины М16, М16А1 и М16А2.

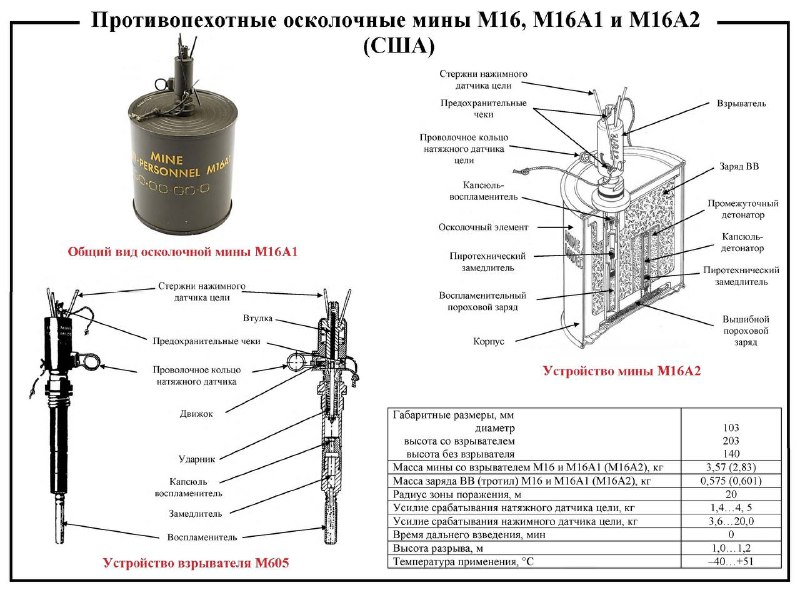

Осколочные выпрыгивающие противопехотные мины М16, М16А1 и М16А2, которые по слухам американцы поставили хохлам, имеют в целом одинаковое устройство и принцип действия. В металлическом корпусе расположена боевая часть, включающая осколочный элемент, основной заряд взрывчатого вещества, вышибной пороховой заряд и сборку из пиротехнического замедлителя, капсюля-детонатора, промежуточного детонатора. У мины М16А и М16А1 установлено по две таких сборки, работающих параллельно. На верхней панели мины имеется гнездо для взрывателя (у мин М16 и М16А1 оно расположено в центре, у мины М16А2 - смещено к краю). Штатным взрывателем мины является взрыватель М605 комбинированного нажимного и натяжного действия.

При срабатывании взрывателя его ударник накалывает капсюль воспламенитель, далее начинает работать пиротехнический замедлитель, который обеспечивает незначительную задержку, необходимую для того, чтобы наступивший на взрыватель человек успел сойти с мины и не создавать помех ее нормальному выбросу вверх. После отработки пиротехнического замедлителя инициируется воспламенительный пороховой заряд, который зажигает вышибной заряд. Боевая часть мины выбрасывается из корпуса, одновременно зажигается замедлитель детонации, обеспечивающий достижение миной требуемой высоты разрыва, затем капсюль-детонатор через промежуточный детонатор инициирует основной заряд ВВ, который дробит осколочный элемент на поражающие осколки.

Мина устанавливается вручную в грунт с маскировкой. Обезвреживать
запрещается.

Взрыватель М605 имеет металлический корпус. В транспортном положении движок натяжного датчика цели и хвостовик ударника заблокированы предохранительными чеками. Выступ движка входит в паз ударника. Для перевода взрывателя в боевое положение предохранительные чеки извлекаются: сначала - нижняя, затем - верхняя. При воздействии на растяжку, закрепленную за проволочное кольцо движка, он, преодолевая сопротивление пружины, перемещается, выступ выходит из паза подпружиненного ударника, освобождая его. В воздействия вертикальной нагрузки на стержни нажимного датчика они передают усилие на втулку, которая, сжимая пружину, опускается, косой срез втулки заставляет смещаться движок, выступ которого выходит из паза ударника.
