Противопехотная осколочная мина кругового поражения V69 (Valmara 69).

На вооружении ВСУ имеется очень большое количество иностранных мин. И одной из таких «иностранок» в стане хохла является итальянская противопехотная выпрыгивающая мина кругового поражения V69 (производства итальянской компании «Valsella Meccanotecnica»).

Мина V69 предназначена для поражения живой силы готовыми осколками.

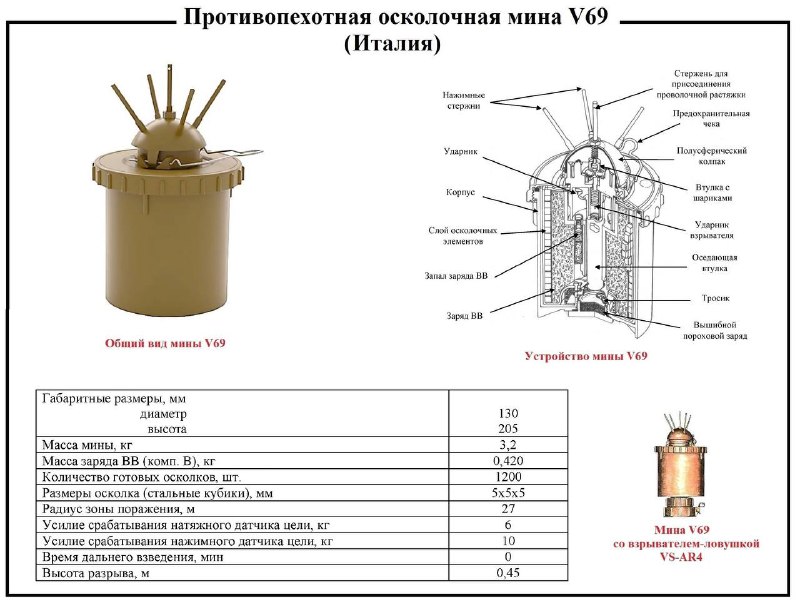

Мина состоит из пластикового корпуса и контактного механического взрывателя комбинированного натяжного и нажимного действия. В верхней части взрывателя находится полусферический колпак, на котором закреплены пять стержней (центральный и четыре боковых). При нажатии подошвой обуви на любой из боковых стержней происходит наклон колпака, и его центральная часть тянет вверх сборку из ударника, стальных шариков и удерживающей их втулки до тех пор, пока шарики не выкатятся в пазы втулки и не освободят подпружиненный ударник.

Ударник накалывает запал передаточного пиротехнического состава, который воспламеняет вышибной пороховой заряд. В случае установки мины с натяжным датчиком (датчиками) цели один его конец закрепляется в отверстии верхней части центрального стрежня, а другой – на местном предмете. При появлении на растяжке необходимого усилия работа деталей взрывателя происходит аналогичным описанному выше образом.

После выброса вышибного элемента на высоту около 0,45 м натягивается тросик, соединяющий корпус мины и оседающую подвижную втулку вышибного элемента. Натяжение тросика вызывает резкое оседание втулки с закрепленным на ней ударником. Данный ударник накалывает капсюль запала, инициируется основной заряд ВВ и происходит метание осколков во всех направлениях в горизонтальной плоскости.

Мина не имеет механизма дальнего взведения и требует повышенной осторожности при установке. После выдергивания предохранительной чеки сразу находится в боевом состоянии.

Мина V69 может устанавливаться в управляемом по проводам или радиоканалу варианте, при этом электродетонатор вставляется в гнездо, расположенное в донной части мины.

Обезвреживать мину V69 запрещается. В неизвлекаемое положение мина устанавливается с помощью электронного взрывателя-ловушки VS-AR4, который ввинчивается в корпус мины снизу и инициирует ее при наклоне или сильной вибрации.

Конструкция взрывателя обеспечивает высокую устойчивость мины V69 к воздействию взрывной волны зарядов разминирования.
