Мины ПОМ-3.

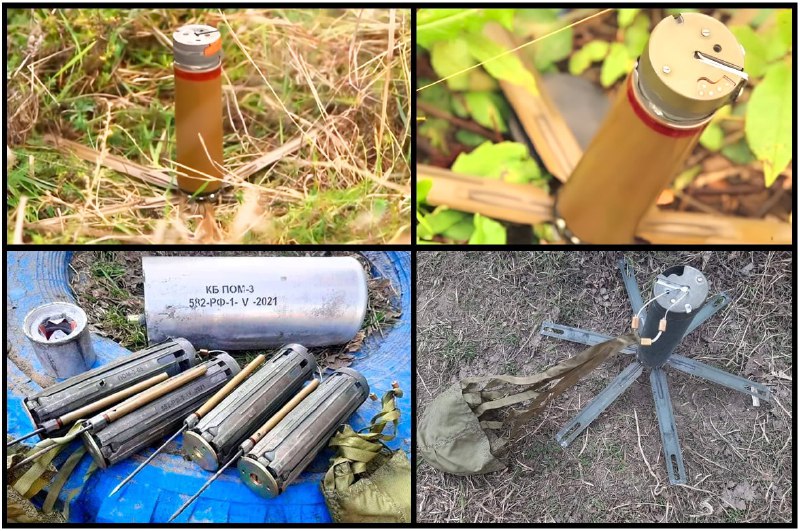

Противопехотные мины ПОМ-3 «Медальон» – это довольно «свежий» продукт отечественного ВПК (2013 год), который является дальнейшим развитием семейства мин ПОМ-2.

На вид и конструктивно мины ПОМ-3 отдаленно напоминают ПОМ-2, однако внутренняя часть мины значительно отличается – поменялся сам принцип компоновки. Так стакан уже не отстреливается стакан, а отстрелянная крышка с лентами или парашютом отлетает нa ~10 метров, что снижает демаскировку места минирования.

Непосредственно боевая часть, как отдельный блок, располагается внутри стакана с откидными «лапками». Сами же «лапки» ПОМ-3 более длинные и узкие нежели чем у ПОМ-2, с одним продолговатым отверстием на конце, вместо перфорации по большей части площади, как у ПОМ-2.

Сверху боевой части мины ПОМ-3 находится электроника – залитые полиуретаном три платы друг на друге, пара процессоров и куча проводов. Один процессор принимает сигналы сейсмического датчика, обрабатывает, сравнивает с «зашитыми» образцами и выдаёт (или не выдаёт) сигнал на подрыв. Второй процессор управляет миной, запоминает выставленное через программатор время самоликвидации, запускает подрыв.

Под всей электроникой находится заряд взрывчатого вещества: шашки из гексогена с пластификатором. Сам заряд ВВ помещен в алюминиевый стакан, снаружи на который надет кожух, набранный из большого количества дисков с зубцами, отдалённо напоминающих пилы цирной пилы. Это заготовки для формирования поражающих элементов, осколков (в форме зубцов).

❗️ Поражающее действие ПОМ-3 примерно в 1,5 раза мощнее, чем у мины ПОМ-2 – опасность поражения осколками ПОМ-3 сохраняется на удалении в 12-13 метров; относительно безопасное расстояние в СИБЗ и баллистических очках при встрече с миной ПОМ-3 составляет ~25 метров и более.

При срабатывании ПОМ-3 боевая часть выстреливается, вылетает из стакана вверх на ~1,5 метра и детонирует в воздухе (аллюзия на ОЗМ-72 «Ведьма»), что даёт более эффективное действие облака осколков, чем при подрыве на грунте.

Мина с неконтактным, сейсмическим датчиком цели. При постановке в грунт выстреливается заострённый штырь, и через него в «мозги» передаётся сигнал о колебаниях почвы.

Задаётся время самоликвидации. Положения: 12 часов, 1, 2, 4, 8 суток. Для этого перед отстрелом к выходу на кассете подключают специальный прибор-программатор.

Для дистанционного минирования существуют варианты кассет:

• КПОМ-3 для станков ПКМ-1 и постановщиков УДЗ;
• «КБ ПОМ-3» для установщиков минных полей «Земледелие».

❗️ При работе с миной ПОМ-3 всё же возникает ряд нюансов. В частности это касается постановки мины на твёрдые грунты и мерзлую землю зимой. Острие датчика может не вонзиться нормально, либо сама мина вовсе переворачивается от удара и становится некорректно, что конечно все же позволяет мине работать, принимая сейсмосигналы через корпус, но уже не так стабильно.


@unfair_advantage_tg
