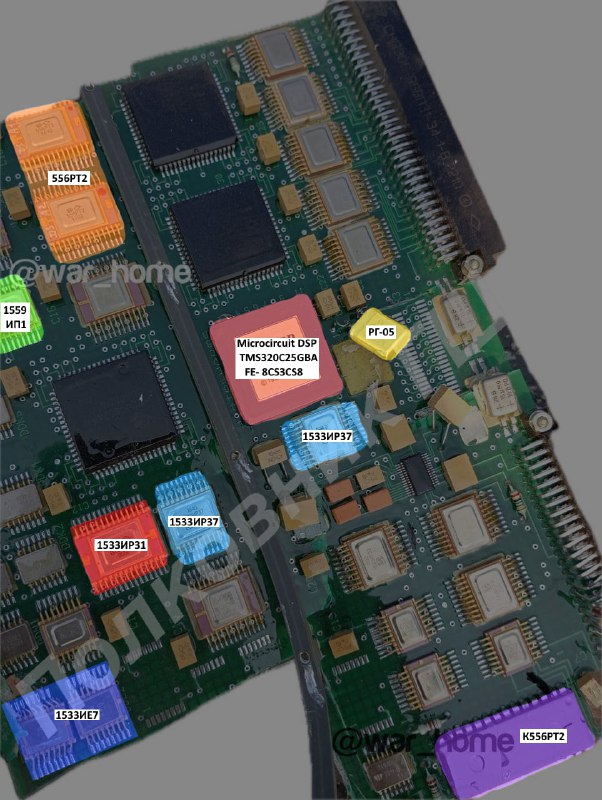

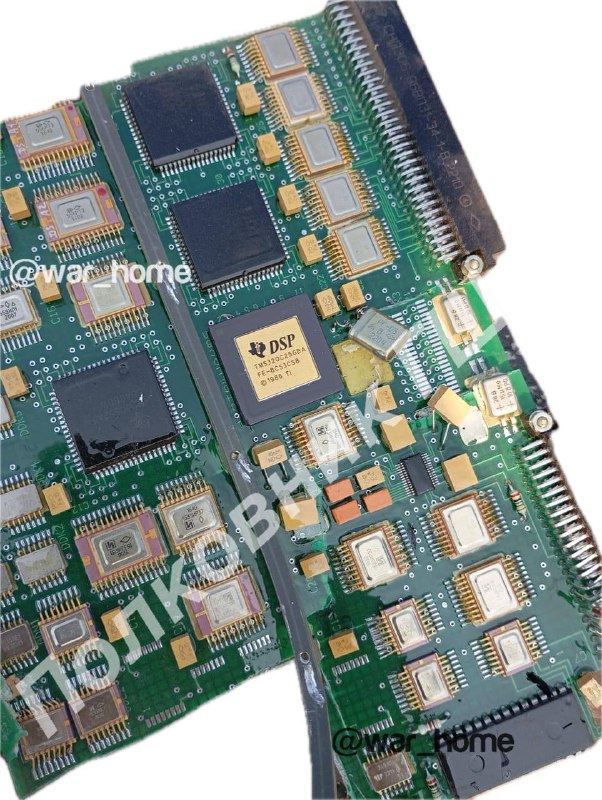

💾 Всіх вітаю, хочу розповісти Вам трохи про мікросхеми знайдені в збитих російських ракетах, це досить цікаве видовище

▫️ Майже всі мікросхеми розробки часів СРСР (приклади нижче). А ті мікросхеми, що випущені на Заході і я зміг їх ідентифікувати - однолітки радянським, що дуже цікаво.

Загалом, один сучасний мікроконтролер може замінити пів плати, але, як ми бачимо, тут вся начинка є радянською. До того ж, я хочу звернути Вашу увагу на те, що деталі досить криво зібрані, видні дефекти збірки і ручне вирівнювання напильником. Ще дивує майже повна відсутність SMD елементів, а замість них великі і важкі резистори, що теж досить дивно.

К556РТ2 - це мікросхема, що є статичним оперативним запам'ятовувальним пристроєм (SRAM) з місткістю 1 кілобайт (1024 байти). Вона належить до серії К556.

1533ИР31 - це цифровий мультиплексор, що входить у серію 1533, яка розроблена в середині 80х.

1533ИР37 - мікросхема із серії 1533, що являє собою двоспрямований 8-розрядний трьохстабільний трансивер із вихідним стробуванням. Такі мікросхеми зазвичай використовуються для передачі даних між двома шинами даних в обидва боки.

1526ЛП2 - елемент серії 1526, який являє собою операційний підсилювач. Вони широко використовуються в аналоговій електроніці для посилення сигналів, фільтрації, генерації сигналів і виконання математичних операцій.

TMS320C25 - це один із мікроконтролерів сімейства цифрових сигнальних процесорів (DSP) від компанії Texas Instruments, розроблений у 80-х роках.

559ІП1 - один із компонентів серії 559, розробленої для використання в цифрових пристроях. Ця серія включає різні логічні елементи та спеціалізовані інтегральні схеми. Зокрема, 559ІП1 являє собою 4-розрядний двійково-десятковий (BCD) лічильник.


🖋 Прямі повороти доріжок на друкованих платах (PCB) не рекомендуються з кількох причин, пов'язаних з електричними, механічними та виробничими аспектами. Розглянемо їх докладніше:

1️⃣ Електромагнітні перешкоди та відбиття сигналів:

➡️ Відбиття сигналів: Прямі повороти під кутом 90° створюють різку межу, яка може спричиняти відбиття сигналу на повороті. Це особливо критично для високочастотних сигналів і може призвести до погіршення цілісності сигналу, спотворення форми сигналу (джиттеру) і збільшення затримки.

➡️ Електромагнітні перешкоди (EMI): Різкі кути можуть створювати точки концентрації електричних полів, що підвищує ймовірність виникнення електромагнітних перешкод. Це особливо важливо в пристроях, де мінімізація EMI критична, наприклад, у радіоелектроніці або високочастотних схемах.

2️⃣ Механічна надійність:

➡️ Механічна напруга: Прямі кути є точками концентрації механічної напруги, що збільшує ризик появи мікротріщин у мідних доріжках. Це особливо важливо в умовах, де плата схильна до вібрацій або інших механічних навантажень, наприклад, в автомобільній або аерокосмічній промисловості.

➡️ Виробничі дефекти: Різкі повороти можуть призвести до появи дефектів під час травлення або нанесення покриття. ожуть стати причиною розриву доріжок або погіршення їхньої провідності.

РГ-05 - Радянський кварцовий резонатор. Розроблений у 80х, сучасний у 10 разів менший і енергоефективніший.

1533ИЕ7 - Цифрова інтегральна схема транзисторної логіки з діодами Шотткі серії ТТЛ. Мікросхеми 1533ИЕ7 являють собою чотирирозрядний двійковий реверсивний лічильник синхронного типу.


👎 Плата зроблена поспіхом, це помітно за криво встановленими елементами, великою кількістю перехідних отворів і доріжок під прямим кутом. Як я думаю, її збирали вручну, що теж погіршує якість збірки. Загалом, вочевидь помітна тенденція на здешевлення.

Можна зробити висновок, що санкції не швидко, але працюють і російська технологічна база та можливості у сфері електроніки потроху деградують. Якщо на початку повномасштабного вторгнення їхні блоки управління здебільшого були досить сучасними, а тут же ми бачимо симбіоз радянських та американських технологій 80х.

До того ж, під час вчорашнього удару досить багато ракет схибили, що теж є непрямим підтвердженням моїх слів.
