В ранее опубликованном посте про вынос для носимой радиостанции TYT MD-390 и для любых DMR радиостанций, было упомянуто про объединение нескольких радиостанций в один фидер и в один усилитель. Количество отметивших пост реакцией 👍 оказалось больше, чем отметивших 👎, следовательно тема интересна многим.
Как и обещал, делаю обзор на оборудование позволяющее реализовать схему подключения нескольких радеек к одному усилителю, одному фидеру и одной антенне.

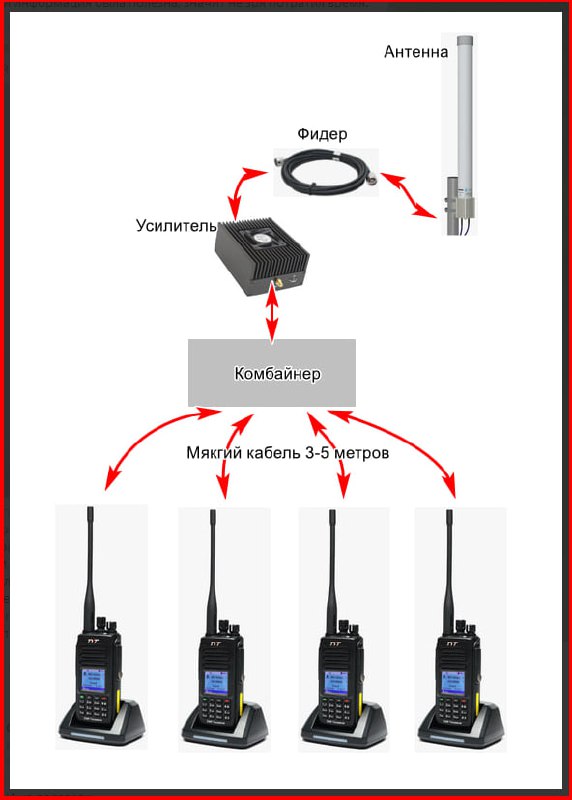

Итак, имеем несколько радиостанций 2, 3 или 4, одну антенну, один фидер и один усилитель (можно и без усилителя).
Задача. Реализовать возможность работы всех радиостанций на одну антенну.
Тут надо отметить, обсуждается только вопрос объединения радиостанций в одном диапазоне (136-174 или 400-470 МГц) для этого используют гибридный комбайнер.
Для реализации такой задачи понадобиться гибридный комбайнер.
Радиочастотный комбайнер — устройство, которое объединяет сигналы от нескольких передатчиков в один общий выход, который затем подключается к одной антенне. Основная цель комбайнера обеспечить эффективную передачу объединённого сигнала в обе стороны.
Оборудование для реализации поставленной задачи:
Комбайнер на соответствующее число входов и на требуемый диапазон частот – 1 шт.
Кабельная сборка от комбайнера к усилителю – 1 шт.
Кабельная сборка от усилителя к антенне – 1 шт.
Кабельная сборка от радиостанции к комбайнеру – от 2-х до 4-х (зависит от количества радиостанций)
Переходник UHF-N (между усилителем и кабелем на антенну) – 1 шт.
Важный момент. Если у вас комбайнер на 3 или 4 порта , а используются они не все, то свободный порт ОБЯЗАТЕЛЬНО должен быть заглушен нагрузкой.
В такой схеме реализации работы радиостанций есть свои плюсы и минусы. На мой взгляд, минусов больше чем плюсов. Из плюсов можно отметить только то, что если сложилась ситуация при которой нет возможности каждую радейку подключить к своему выносу и усилителю, тогда этот вариант оправдан. Ну и при условии, что у вас уже есть комбайнер или есть возможность его быстро приобрести. В остальных случаях такой вариант малоэффективен и очень неудобен в работе. Неудобства заключаются в том, что пока идет передача по одной радиостанции остальные радейки «глухие» и не могут ничего принимать, так как усилитель является полудуплексным т.е. он в один момент времени или принимает или передает. Если выкинуть из схемы усилитель, то возможна одновременная передача и прием по всем радиостанциям. Большим минусом так же является то, что если повредилась антенна или кабель, то вы остались без связи сразу по всем радейкам.
Мое личное субъективное мнение, схема рабочая но на практике очень сомнительная и может быть применена только в случаях когда действительно другого варианта нет и есть только один фидер и одна антенна. Или когда установка нескольких антенн не возможна. В повседневных реалиях такая реализация крайне не практична. Кроме того, если речь идет о восстановлении связи, то купить кабельные сборки и антенны можно быстрее, так как количество продавцов этих расходников несоизмеримо больше, чем продавцов комбайнеров.
Ну и привожу ссылки на необходимое оборудование.
Ссылки даю только на комбайнер, нагрузку и усилитель, так как переходники и кабели вы и так уже знаете где приобретать.
Ссылки на усилки еще были в ранее опубликованной статье – тут.
AliExpress
Комбайнер на 400-470 МГц 2х1
Комбайнер на 400-470 МГц 2х1
Комбайнер на 400-470 МГц 2х1
Комбайнер 136-174 МГц 3х1
Усилитель 136-174 МГц
ЯндексМаркет
Усилитель 136-174 МГц.
ОZON
Нагрузка для неиспользуемых входов комбайнера
Нагрузка для неиспользуемых входов комбайнера
В завершении про усилки для наших девайсов.
В своих девайсах VORON мы реализовали усилители таким образом, что можно не делать выносы и не протягивать кабельные сборки к антеннам. Мы реализовали усилитель в концепции ретранслятора и к усилителю, если он не на солнечной панели (а такие у нас имеются) можно протянуть только кабель питания, а сам усилитель установить на мачте или рядом, ну или запитывать его от АКБ установленных в корпус усилителя.
