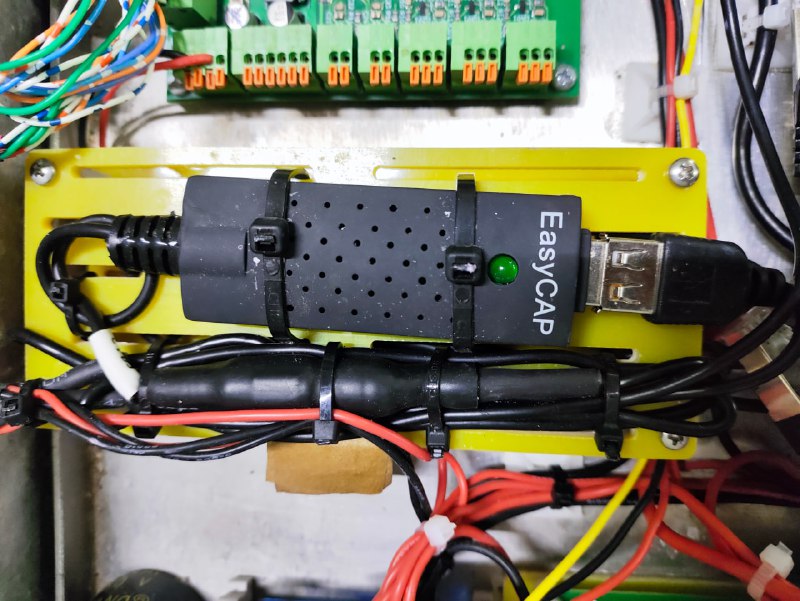

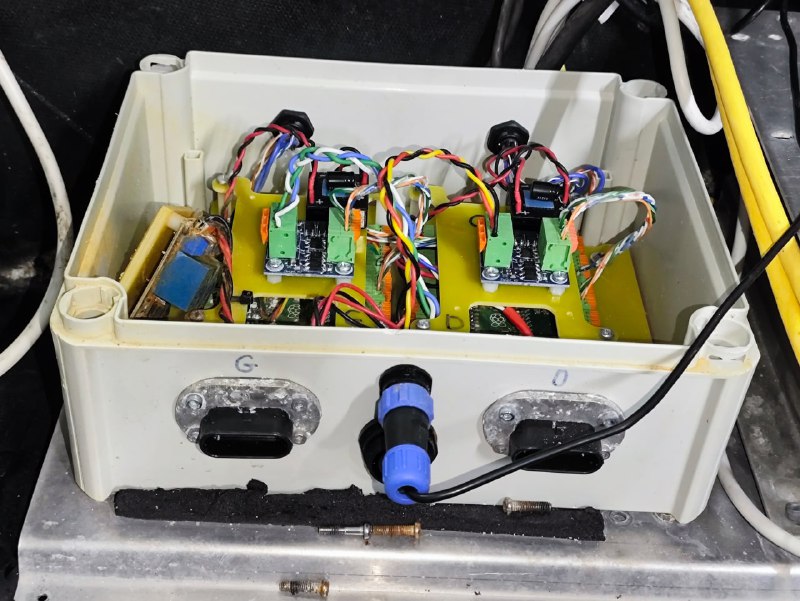

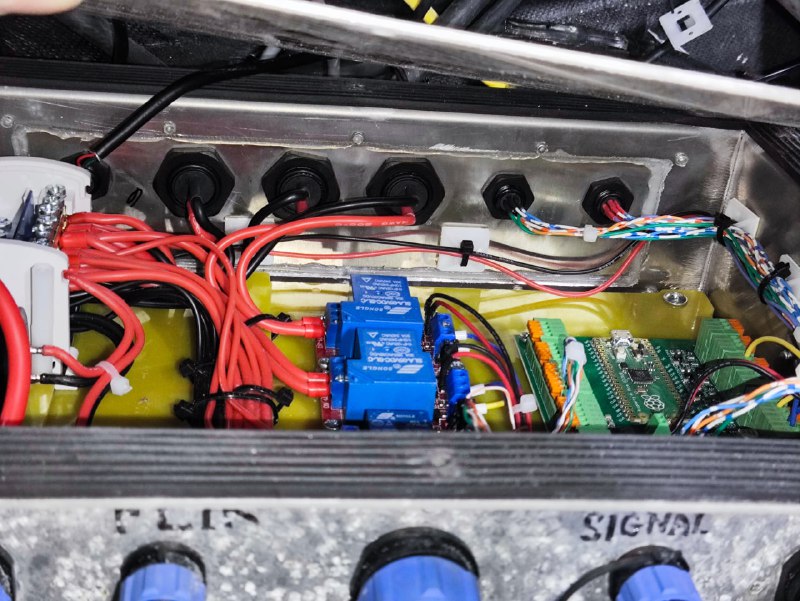

В бортовой электронике - треш и угар. Удивительным образом сочетаются разношёрстные китайские платы с алишки, коробки, от пластиковых серийных до самопальных алюминиевых на заклёпках и герметике, с аккуратной сборкой на спейсерах и с наконечниками (!!) на специально вырезанных под блоки пластинах. Даже под козлиную плату видеозахвата EasyCap, стоимостью 300 рублей (она, кстати, отвечает за оцифровку AI телеметрии) сделана специальная пластина с дырками под стяжки.

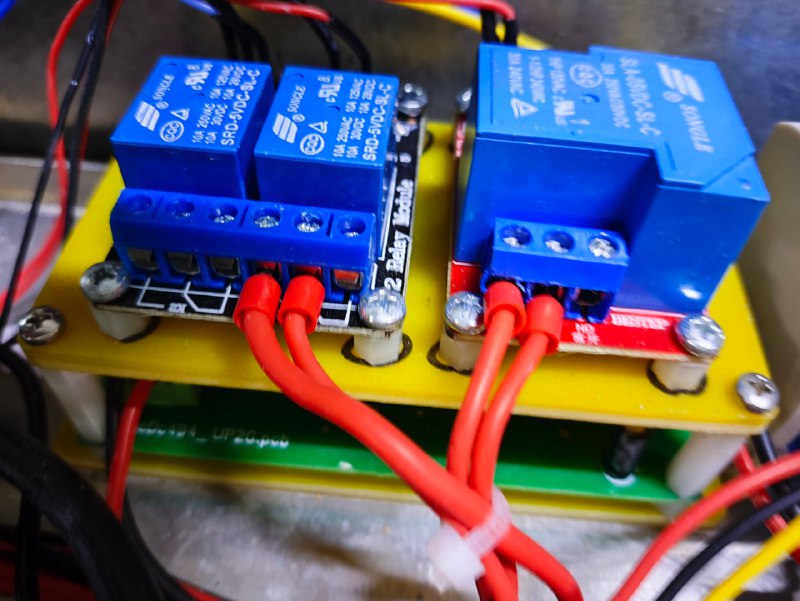

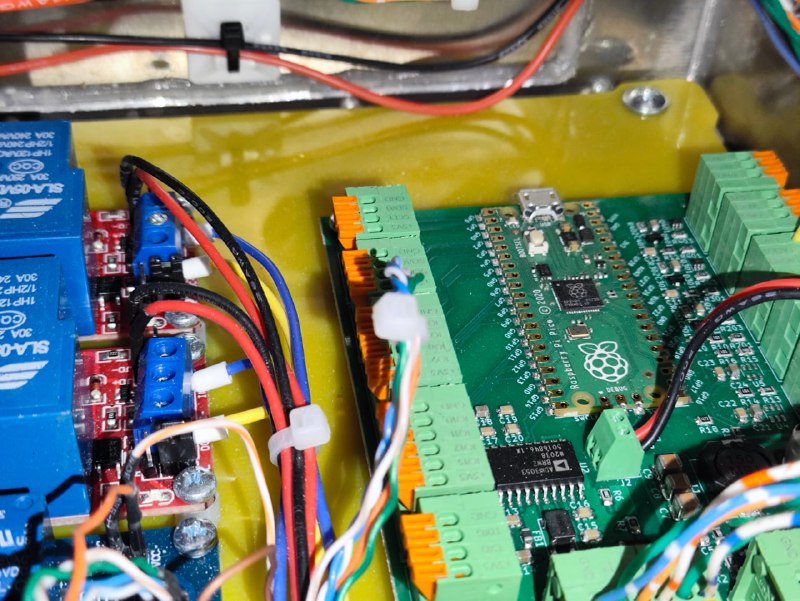

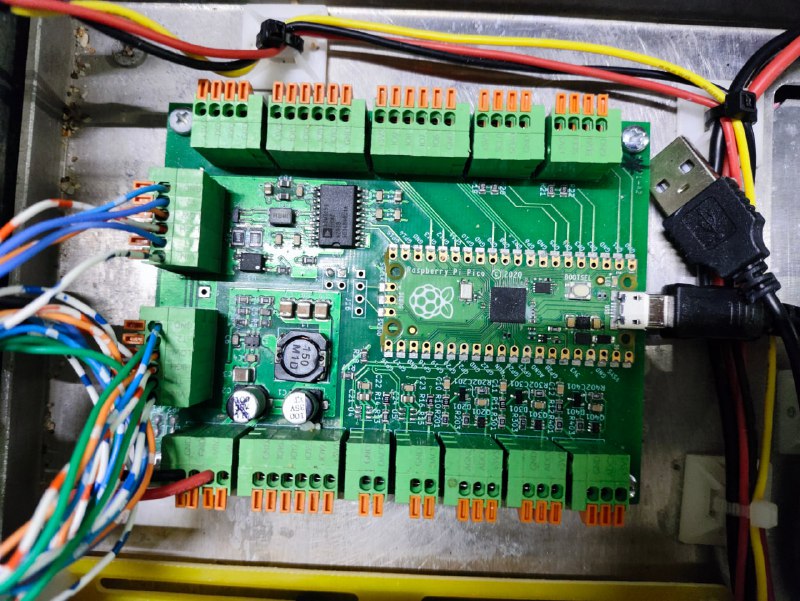

Основа интеллекта катера - множество raspberry pi pico breakout boards, распиханных кто куда. Создатели этого чуда явно не умели в эмбэд, поэтому программили под линупс каждое включение реле отдельно. Там буквально каждая функция заведена на отдельную RPi плату! Даже внутри одного ящика! 😭
Платы имеют изолированный CAN на ADM3053, но ни одна не подключена к ЭБУ гидроцикла, а телеметрию читают камерой.

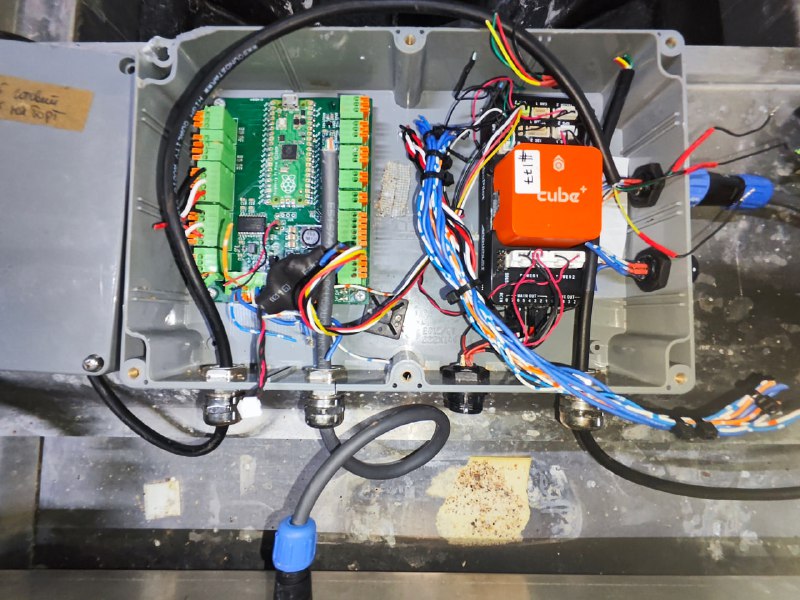

Автономная ориентация выполнена на оранжкубе и пиксе. Скорее всего, используются только данные о курсе, дабы пилоту было проще рулить руками. В морских условиях кубик никакой долговременной ориентации не обеспечит.

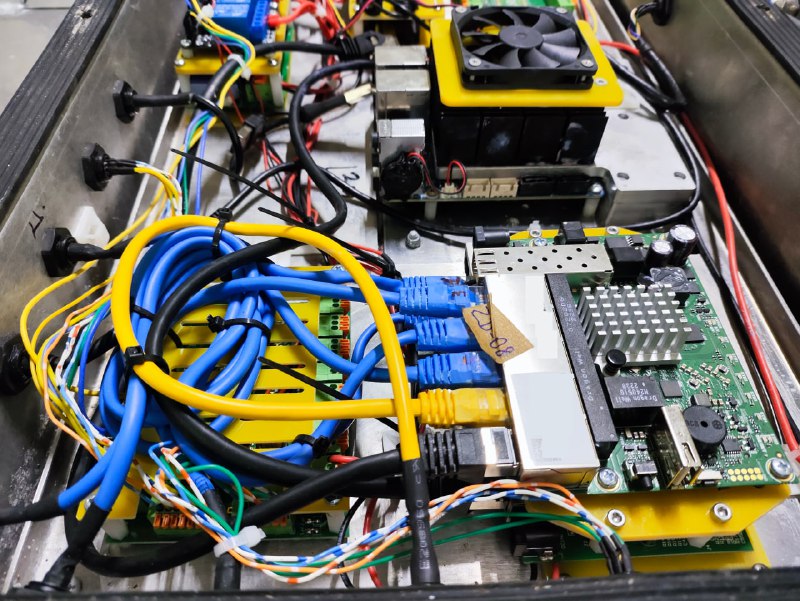

Потоки данных от зоопарка старлинков стекаются в микротик rb962. Скорее всего, управление на старлинке организовано через туннели, потому там микрот и стоит.

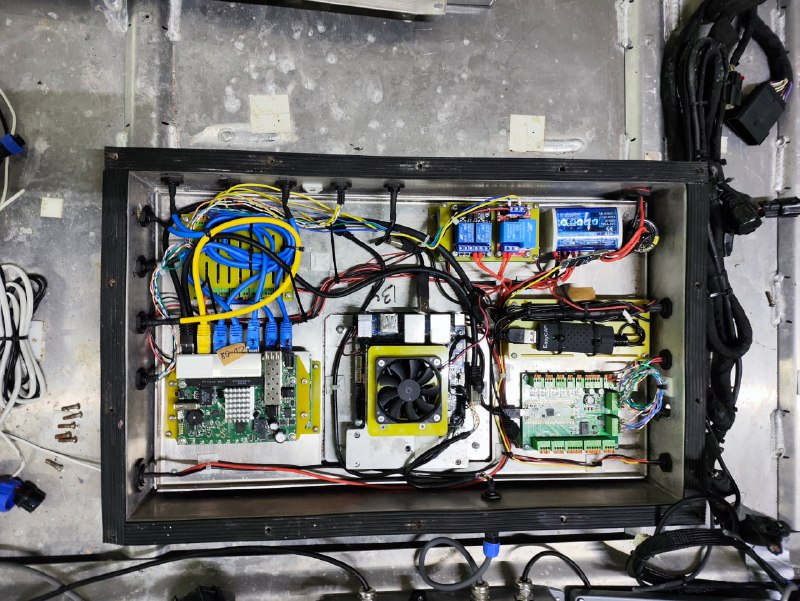

Кучи RPi им было мало, поэтому в центр впиндюрили ещё и какой-то ПК. Увы, открутить кулер не дали, поэтому можете написать в комментариях что это за компик.

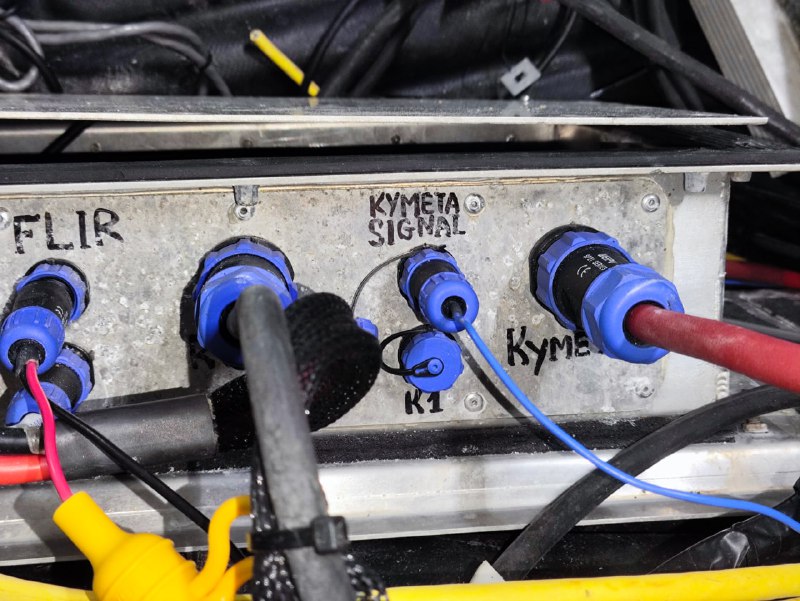

Тепловизионная камера от флир, видимого спектра - ещё одна вебка, аналогичная смотрящей на приборку гидроцикла.

Стоимость такой магуры - 250 килобаксов, на минуточку.

Собственно, всегда помните, что с какой бы помпой укры не представляли своё изделие, внутри будут сопли, слюни, бабушкин шкаф и микротик на скотче.

Тут критик воскликнет: но ведь работает! Почему у нас нет?
Иногда работает, эффективность ~1:10. А ещё у нас есть флот. У хохлов что ими топить?
А по портам и герани неплохо работают.

Но если вдруг меня читают люди из флота - покажите тащадмиралу противоторпедные сети, пазязя. Ну право слово, не смешно уже...
