Наконец появилась возможность ознакомиться с устройством узла крепления гранат РПГ-26 и РШГ-2.
При выстреле этот узел полностью разрушается.

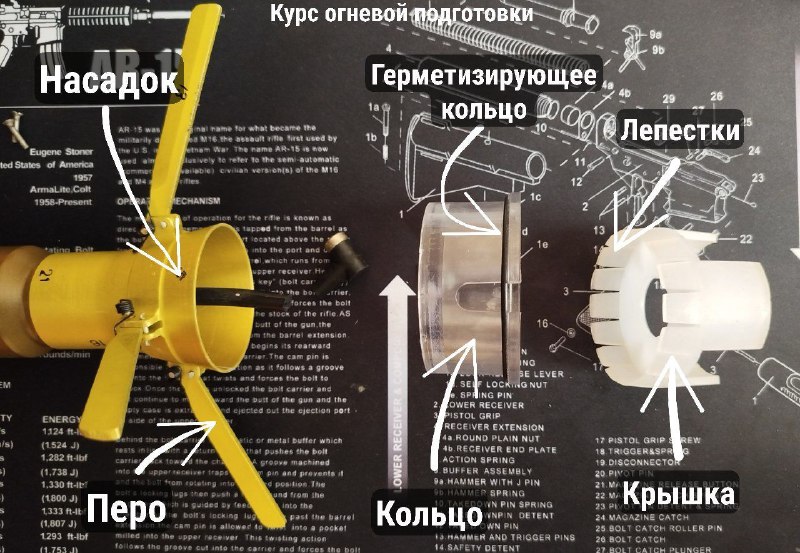

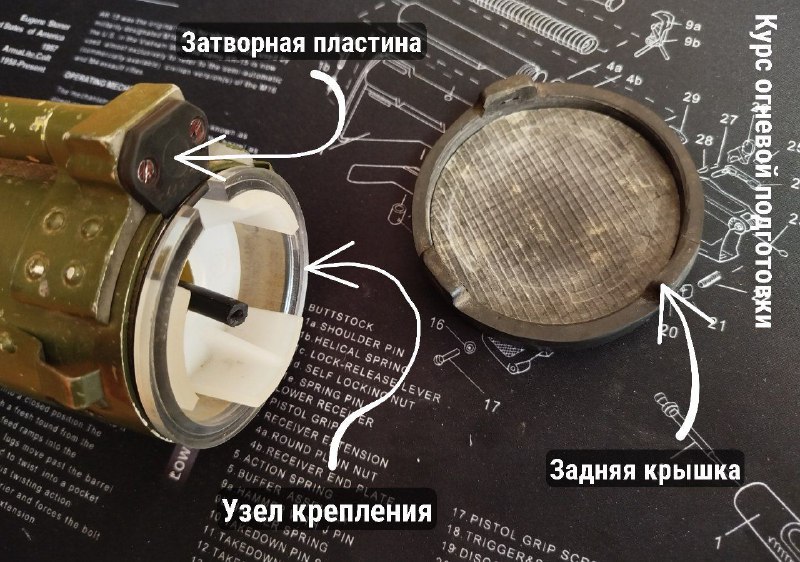

Узел крепления состоит из пластмассовых КРЫШКИ и КОЛЬЦА.

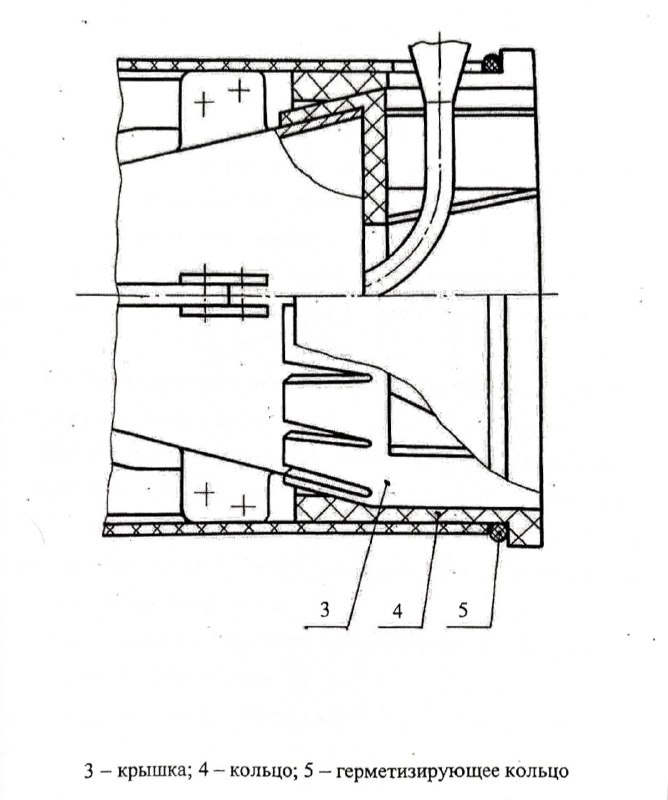

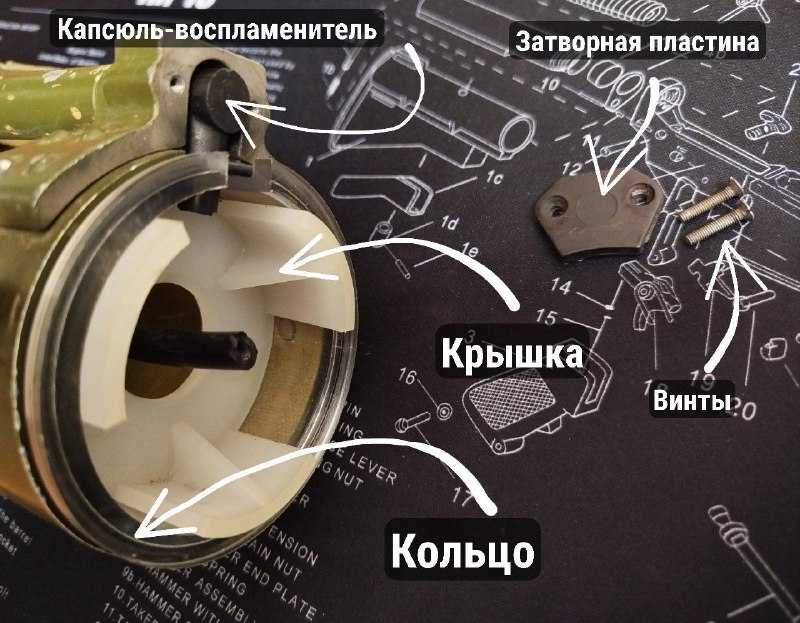

❶ Кольцо имеет фланец с одного торца, внутренний конус и выступ с другой стороны торца. На кольцо с упором во фланец надето резиновое герметизирующее кольцо.

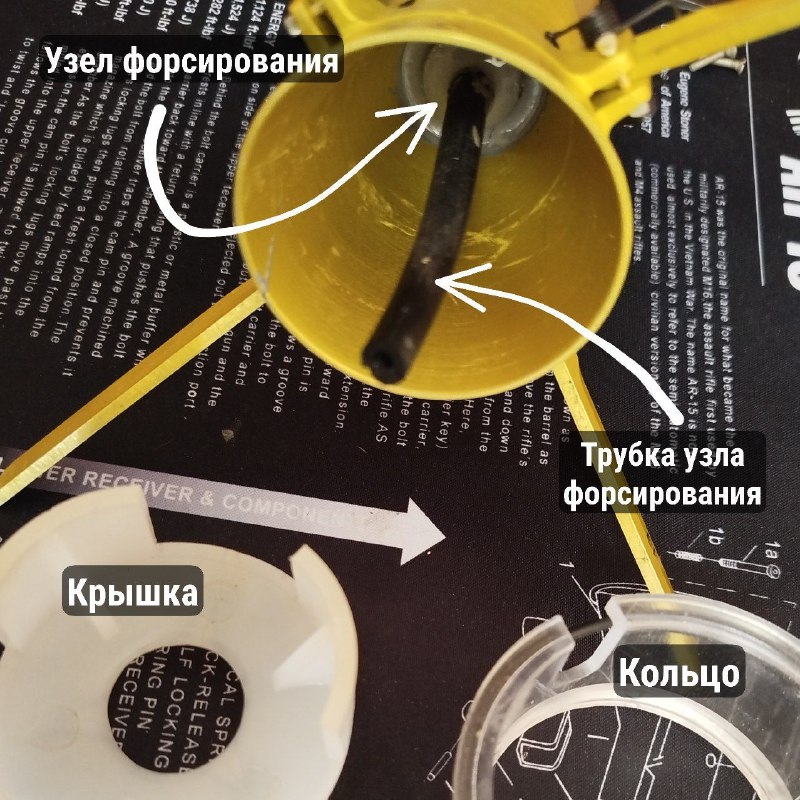

❷ Крышка с одной стороны имеет прорези, образующие лепестки. Во внутренней стенке крышки имеется отверстие, через которое пропускается трубка узла форсирования.
Кольцо надевается на заднюю коническую часть насадка гранаты. В кольцо вставляется крышка до упора торца насадка в её внутреннюю стенку. При этом лепестки крышки под действием внутреннего конуса кольца плотно обхватывают коническую часть насадка.
Простота механизма узла крепления делает возможным разборку гранаты для использования боевой части с ударными FPV-дронами.
