Квадрант служит для проверки прицельных приспособлений орудия, а также для придания углов возвышения стволу.

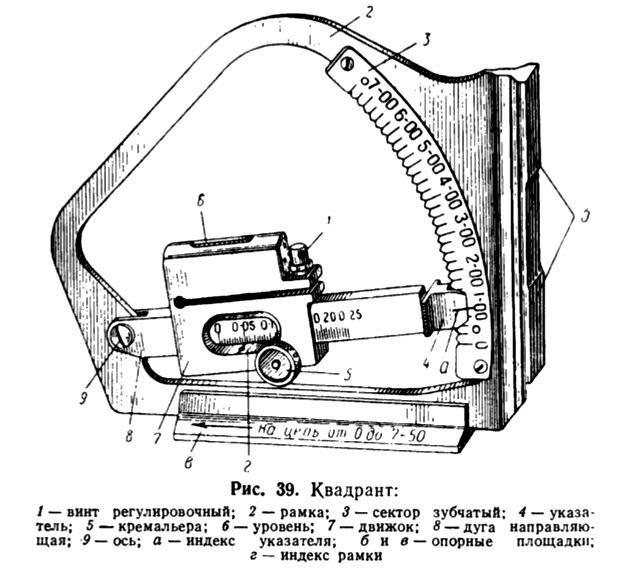

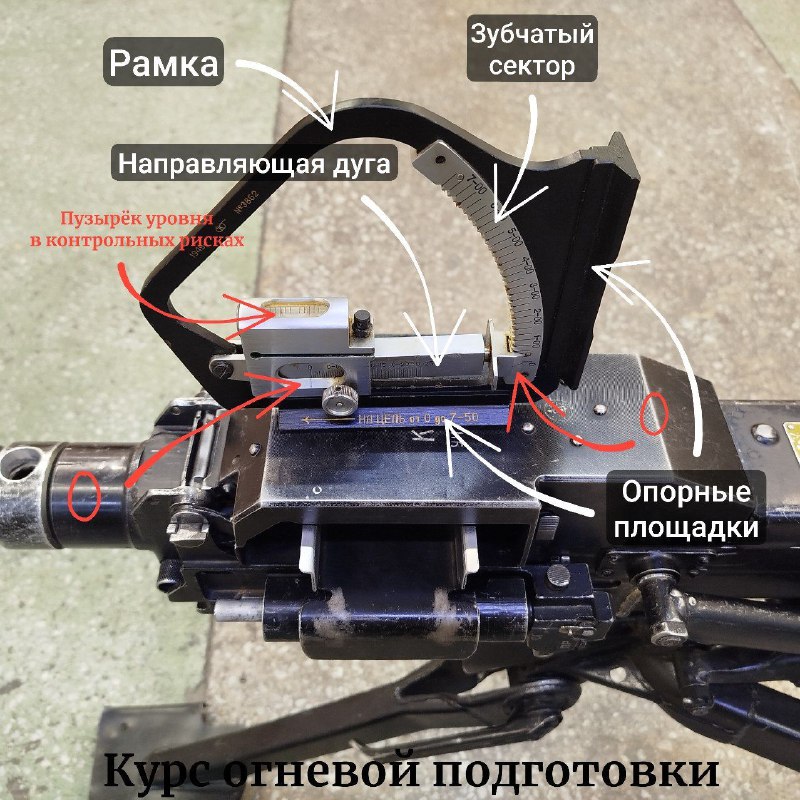

Основанием квадранта является рамка с двумя взаимно перпендикулярными опорными площадками: одна предназначена для установки углов от 0 до 7-50, а другая — в обратном направлении, от 7-50 до 14-75. В рамке на оси размещается направляющая дуга, на которой установлены движок с уровнем. Дуга фиксируется упором фиксатора на зубчатом секторе шкалы. Двухсторонняя шкала соответствует показаниям опорных площадок.

Использование:
① Установить направляющую дугу указателем на деление зубчатого сектора шкалы и перемещением движка с уровнем на указанное деление, задать требуемый угол.
② Установить квадрант на контрольную площадку орудия по указателю "На цель".

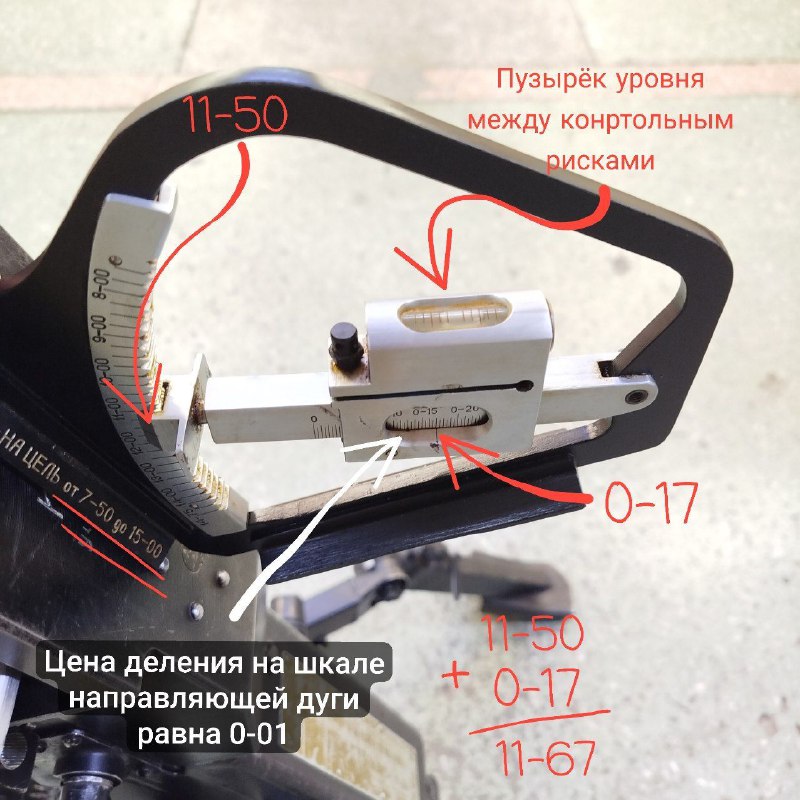

③ Придать стволу такое возвышение, при котором пузырек уровня движка займет контрольные риски ампулы.

На примере АГС-17 по таблице:

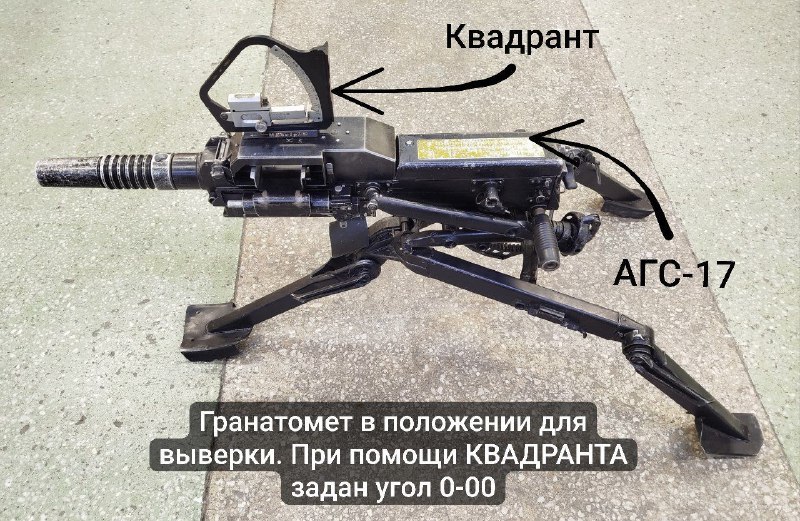

☆Установка 0-00 — выверка.
☆Установка 6-67 — прицельная дальность 1730 м.
☆Установка 11-76 — прицельная дальность 1000 м.
