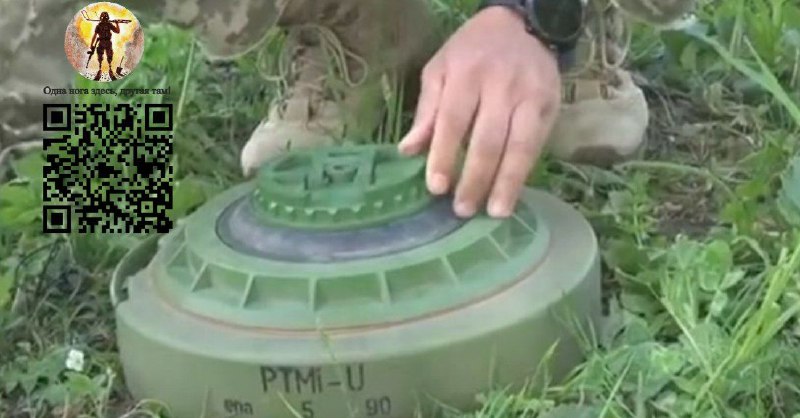

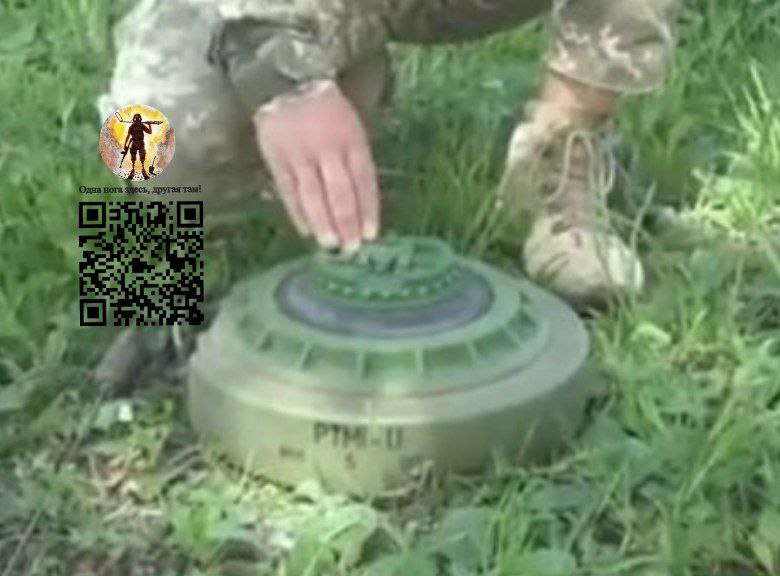

Чешская противотанковая мина PT Mi-U
Тип мины - противотанковая комбинированного действия в зависимости от применяемого взрывателя (датчика цели), с нажимным датчиком цели -противогусеничная, с штыревым датчиком цели - противоднищевая.
Материал корпуса - пластмасса;
Вес мины - 9.5 кг.;
Вес взрывчатого вещества (по информации противника ТГ-50) - 7.1 кг;
Диаметр - 320 мм;
Диаметр верхней крышки 110 мм;
Высота (с взрывателем) - 128 мм.
Усилие срабатывания взрывателя на нажимной датчик цели 150 кгс;
Усилие срабатывания взрывателя с штыревым датчиком цели 4-15 кгс;
Поставляется окончательно снаряженной взрывателем.
Механизм дальнего взведения взрывателя - пневматический;
Время дальнего взведения - от 1 до 10 минут;
Температурный режим работы -30 - +40 градусов Цельсия.
Установка в противогусеничном варианте:
Снять защитный колпачок с взрывателя, снять предохранительную чеку, сдвинуть с взрывателя предохранительную вставку-ключ, вставить его в отверстие взрывателя, прокрутить по часовой стрелке до фиксации, выкрутить ключ придерживая взрыватель рукой, механизм дальнего взведения активирован, через 1-10 минут мина станет на боевой взвод и при нажатии на крышку произойдет взрыв.
Установка в противоднищевом варианте:
Снять защитный колпачок с взрывателя, снять предохранительную чеку, сдвинуть с взрывателя предохранительную вставку-ключ, снять заглушку резьбы штыревого датчика цели, выкрутить его в отверстие, выкрутить с него предохранительную втулку (в видео называют барашком) освобождающую свободных ход штыря.
Обезвреживание мины в обратном порядке в зависимости от типа установки. При отсутствии ключа, повреждение мины и/или взрывателя уничтожение на месте накладным зарядом.
Мина сложно обнаруживаемая из-за небольшого количества металла
Есть модернизация с электронным взрывателем, с нажимным и магнитным датчиками цели, механизмом самоликвидации и постоянным временем дальнего взведения в 5 минут, но пока эта версия мины не замечена у противника.
PT Mi-U установка и обезвреживание, укр видео - ссылка
