ЭО- 9 и ЭО-10: как построить ферму, поставить флаг и сменить страну в космосе
Первая часть
Ферма «Софора» состояла из труб из алюминиево-магниевого сплава, а также муфт из никелида титана. Трубы собирались в V-образные секции с диафрагмами, а сами секции по вертикали соединялись муфтами. Муфта изначально имела более широкий диаметр, так что трубы входили в неё уверенно, а затем при нагреве она сжималась, создавая прочное соединение. Всего таким образом создавалось 21 звено, на каждое по четыре муфты, итого 84 штуки.
Элементы из никелида титана уже проходили испытания космосом. Впервые наши космонавты провели испытания муфт с памятью формы ещё в 1982 году на станции «Салют-7». Тогда Анатолий Березовой и Валентин Лебедев установили на станции пневмоблок, трубы в котором соединялись именно с помощью такого крепежа. Спустя год экипаж следующей экспедиции Владимир Ляхов и Александр Александров удостоверились, что трубы сохранили герметичность.
В 1989 году на «Мире» был произведён эксперимент «Краб», в ходе которого на грузовом корабле «Прогресс-40» были раскрыты кольцевые конструкции диаметром 20 метров. Для раскрытия использовались приводы из сплава никелида титана ТН-1. За экспериментом наблюдали члены экипажа ЭО-4, среди которых кстати также был Сергей Крикалёв. Кроме того, члены экипажа ЭО-8 проверяли на орбите элемент конструкции будущей «Софоры». Да и сами «Озоны» успели собрать экспериментальный элемент фермы во время первого выхода в открытый космос, а в ходе второго (тогда ещё устанавливали аппаратуру «Трек» для улавливания тяжёлых ядер космического излучения) забрали этот элемент обратно.
Так что к июлю 1991 года, когда началось возведение «Софоры», Арцебарский и Крикалёв уже были готовы. Сперва, однако, необходимо было подготовиться. Первое звено фермы собрали внутри, а уже потом, 15 июля совершили третий выход. В ходе него на модуль «Квант», где и предполагалась сборка и установка, «Озоны» доставили все необходимые элементы – монтажную платформу, некоторые элементы фермы – а также подключили пульт управления и четыре монтажно-нагревательных устройства. При этом обнаружилось, что скафандр Анатолия Арцебарского терял давление. Это не было критично, однако требовалось учитывать в работе.
Сборка самой фермы началась в ходе четвёртого выхода 19 июля. Космонавты доставили к «Кванту» собранную внутри полуметровую секцию, которая должна была служить основой для конструкции, и приступили к сборке. Сразу же начали проявляться нюансы. Во-первых, трубы не захотели входить в муфты. Причина оказалась предельно прозаической – нужно было дать им остыть, ведь будучи внутри станции, трубы в соответствии с законами физики расширились. Затем выяснилось, что в реальных условиях открытого космоса муфты требуется нагревать дольше, чтобы они восстановили форму и обжали трубы. Наконец, мешало постоянно меняющееся освещение, а также сложности с фиксацией скафандров к корпусу модуля. Тем не менее, первые звенья были собраны.
В ходе следующего выхода 23 июля космонавты установили ещё ряд звеньев, включая шарнирное звено, позволявшее ферме частично складываться. Вообще, изначально она собиралась в условно горизонтальном положении, параллельно продольной оси станции, имевшей тогда т-образную или крестообразную форму. Модули «Квант-2» и «Кристалл» образовывали верхнюю перекладину, а «Союз», базовый блок, «Квант» и грузовой корабль «Прогресс» образовывали ножку, ту самую продольную ось.
Продолжение здесь

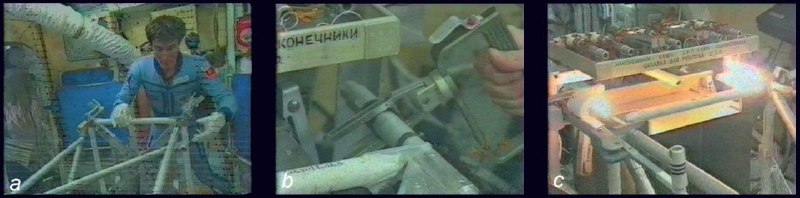

Фото 1: Сборка элемента «Софоры» внутри станции

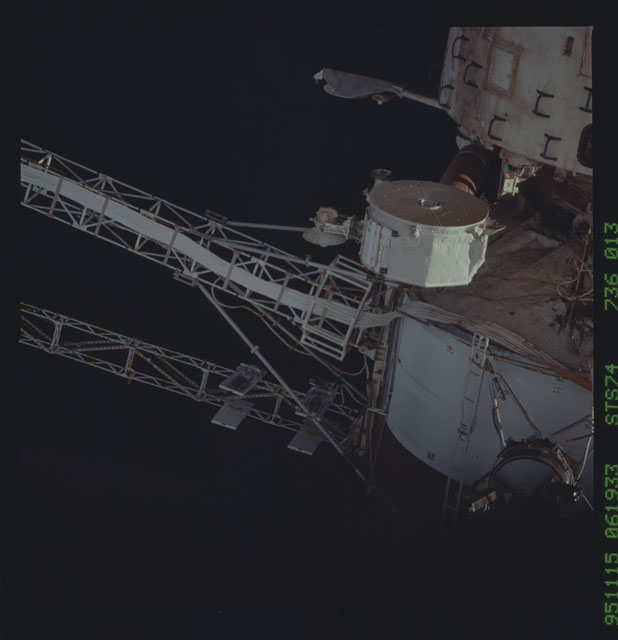

Фото 2: Секции и основание собранной фермы, фото 1995 года, так что рядом видна ещё и другая ферма – «Рапана»

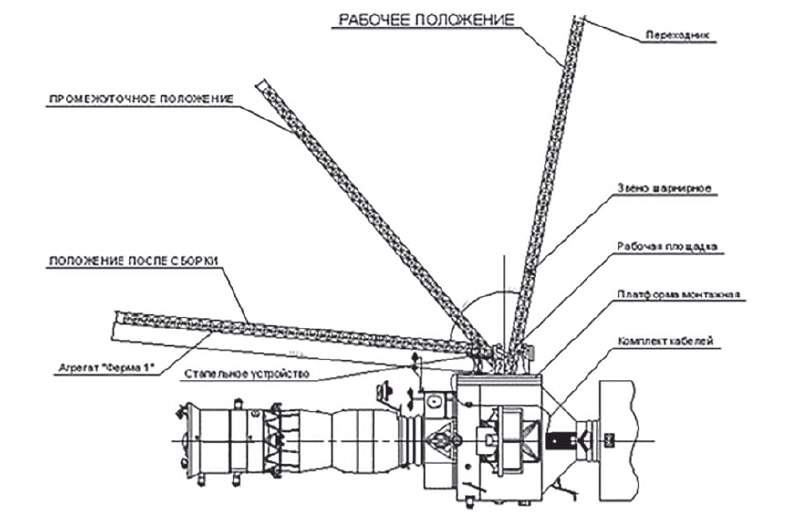

Фото 3: Схема сборки «Софоры»
